ASME SA387 เกรด 11 คลาส 1 เทียบเท่ากับอะไร
ASME SA387 เกรด 11 คลาส 1เป็นเหล็กกล้าผสมโครเมียม-โมลิบดีนัมสำหรับภาชนะรับความดันสูง- โดยหลักจะเทียบเท่ากับASTM A387 เกรด 11 คลาส 1และมาตรฐานอังกฤษ (BS) ก็คือบีเอส 621Bโดยให้คุณสมบัติทางกลเฉพาะ เช่น ความต้านทานแรงดึงต่ำกว่าแต่มีความยืดตัวสูงกว่าคลาส 2
ในบรรดาเพลตต่างๆ เพลต ALLOY STEEL SA 387 GR. 11 CL. 1 / 2 มีบทบาทที่โดดเด่น โดยสะท้อนการใช้งานที่แพร่หลาย เมื่อพูดถึงข้อกำหนดมาตรฐานสำหรับแผ่นภาชนะรับความดัน โลหะผสมเหล็ก โครเมียม-โมลิบดีนัม ซึ่งเป็นโลหะผสมเกรด 11 ที่ครอบคลุมแผ่นคลาส 1 หรือ 2 เป็นไปตามมาตรฐาน 387
ASME SA387 เกรด 11 เป็นแผ่นเหล็กโมลิบดีนัมโลหะผสมโครเมียมต่ำ-ที่เชื่อมได้ ออกแบบมาโดยเฉพาะสำหรับการใช้งานที่อุณหภูมิสูง- โดยมีวัตถุประสงค์หลักสำหรับหม้อไอน้ำแบบเชื่อมและภาชนะรับความดันที่ออกแบบมาเพื่อการบริการที่อุณหภูมิสูง โลหะผสมนี้ประกอบด้วยโครเมียมประมาณ 1.25% และโมลิบดีนัม 0.5% ซึ่งช่วยเพิ่มประสิทธิภาพในสภาวะการบริการที่สูงขึ้น และให้ความแข็งแรง ความเหนียว และความต้านทานต่อการเกิดออกซิเดชันและการกัดกร่อนที่ดี การใช้งานทั่วไปของเกรดนี้ได้แก่โรงกลั่น โรงไฟฟ้า และบางพื้นที่ของโรงงานเคมี โดยเฉพาะอย่างยิ่งในอุตสาหกรรมน้ำมัน ก๊าซ และปิโตรเคมีที่สภาพแวดล้อมเกี่ยวข้องกับอุณหภูมิที่สูงขึ้นและข้อกังวลเรื่องการกัดกร่อนที่จำกัด
วัสดุสามารถระบุได้ในคลาส 1 หรือ 2 และจัดเตรียมไว้ในเงื่อนไข Normalized & Tempered หรือ Annealed คลาส 1 ระบุคุณสมบัติความต้านทานแรงดึงต่ำกว่าเมื่อเทียบกับคลาส 2 แต่มีความเหนียวสูงกว่า กระบวนการอบอ่อนซึ่งจะเป็นไปตามคุณสมบัติคลาส 1 จะทำให้เหล็ก "อ่อนตัว" เพื่อเพิ่มความสามารถในการขึ้นรูปมากขึ้น ก่อนที่จะเจาะลึกมาตรฐานและข้อกำหนดเพิ่มเติมเพิ่มเติม จำเป็นอย่างยิ่งที่จะต้องเข้าใจองค์ประกอบพื้นฐานเหล่านี้ที่ประกอบขึ้นเป็นโลหะผสม เนื่องจากองค์ประกอบและเงื่อนไขการผลิตที่แตกต่างกันจะกำหนดช่วงของคุณสมบัติที่อนุญาตซึ่งแต่ละแผ่นควรมี
ลักษณะสำคัญ:
องค์ประกอบ: โครเมียม (Cr) ~1.25%, โมลิบดีนัม (Mo) ~0.5%
วัตถุประสงค์: สำหรับภาชนะรับความดันแบบเชื่อมและหม้อต้มน้ำที่ต้องการบริการที่มีอุณหภูมิสูง
คลาส 1 กับคลาส 2: คลาส 1 มีความแข็งแรงต่ำกว่าแต่มีความเหนียวดีกว่า (การยืดตัวมากกว่า) กว่าคลาส 2 ซึ่งมีแรงดึงและความแข็งแรงครากที่สูงกว่าสำหรับสภาพแวดล้อมที่มีความเครียดสูง-
คุณสมบัติ: ความแข็งแกร่งที่อุณหภูมิสูง- ความต้านทานการกัดกร่อน และความเหนียว
การใช้งาน: โรงงานปิโตรเคมี น้ำมันและก๊าซ หม้อน้ำอุตสาหกรรม เครื่องแลกเปลี่ยนความร้อน และส่วนประกอบเครื่องจักรกลหนัก
โดยพื้นฐานแล้ว นี่คือแผ่นเหล็กโลหะผสมคุณภาพสูง-ที่เชื่อถือได้ซึ่งมีคุณสมบัติที่จำเป็นสำหรับอุปกรณ์สำคัญที่ทำงานภายใต้ความร้อนและความดันสูง มีความสมดุลระหว่างความแข็งแรงและความเหนียวที่ใช้งานได้

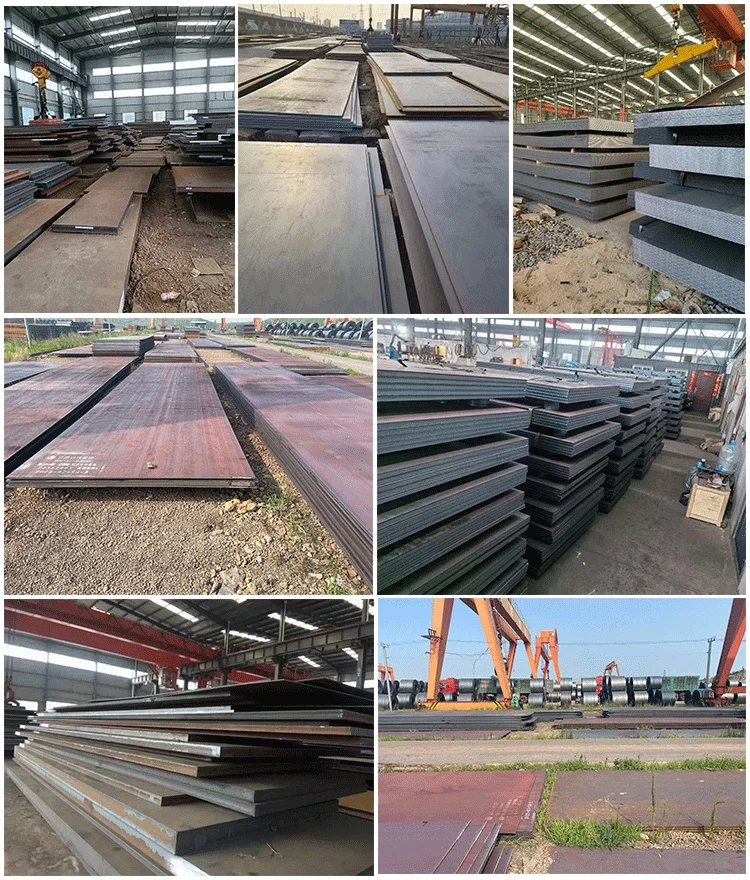

SA387 GR 11 CLASS 1 แผ่นข้อมูลจำเพาะ:
ความกว้าง: 1,000 มม. - 4500 มม
ความหนา: 5 มม. ถึง 150 มม
ความยาว: 3000mm-18000mm
เงื่อนไขการจ่าย: เป็นแบบรีด, กลิ้งแบบปกติ, การทำให้เตาเป็นมาตรฐาน, ไล่ก๊าซสุญญากาศ, โพสต์จำลอง- การบำบัดความร้อนด้วยการเชื่อม หรือตามความต้องการของลูกค้า
ทดสอบแรงกระแทก: -52 องศา C
กระบวนการผลิต: เหล็กแผ่นรีดร้อน- (HR)
ค่าความเครียดสูงสุดที่อนุญาตสำหรับ ASME SA387 Grade11 Class1 คือเท่าใด
สำหรับ ASME SA387 เกรด 11 คลาส 1 ค่าความเค้นสูงสุดที่อนุญาตจะถูกกำหนดโดย ASME ส่วนที่ II ส่วน D (ตาราง 1A) และจะแตกต่างกันไปตามอุณหภูมิในการทำงาน ตัวอย่างเช่น ที่อุณหภูมิปกติที่ $650^\\circ\\text{F}$ ($345^\\circ\\text{C}$) ความเค้นที่อนุญาตจะอยู่ที่ประมาณ 13.8 ksi (95 MPa) แต่ค่านี้จะลดลงเมื่ออุณหภูมิสูงขึ้นจนถึงขีดจำกัดบนที่ $1,000^\\circ\\text{F}$ ($538^\\circ\\text{C}$) เพื่อพิจารณาถึงความแข็งแรงของวัสดุที่ลดลงและความต้านทานการคืบ
วัสดุ ASME SA387 เกรด 11 คลาส 1 คืออะไร?
ASME SA387 เกรด 11 คลาส 1 เป็นแผ่นเหล็กโลหะผสมโครเมียม-โมลิบดีนัม (Cr-Mo) ระบุไว้สำหรับหม้อไอน้ำแบบเชื่อมและภาชนะรับความดันที่ต้องการความแข็งแกร่งที่อุณหภูมิสูง-และทนต่อการกัดกร่อน ซึ่งพบได้ทั่วไปในอุตสาหกรรมน้ำมัน ก๊าซ และพลังงาน ให้ความต้านทานต่อการเกิดออกซิเดชัน/การกัดกร่อนที่ดี โดยเฉพาะอย่างยิ่งในก๊าซเปรี้ยว
ASME SA387 เกรด 11 คลาส 1 เทียบเท่ากับอะไร
ASME SA387 เกรด 11 คลาส 1 เป็นเหล็กกล้าผสมโครเมียม-โมลิบดีนัมที่ใช้เป็นหลักสำหรับหม้อไอน้ำแบบเชื่อมและภาชนะรับความดันที่ออกแบบมาสำหรับการบริการที่อุณหภูมิสูง 5 แทบจะเหมือนกับ ASTM A387 เกรด 11 คลาส 1 โดยมีความแตกต่างหลักคือรหัสกำกับดูแล
เทียบเท่า
| วิทยาศาสตรบัณฑิต | TH | มาตรฐาน ASTM/ASME | ดิน |
| 621 B | ––– | SA387-11-1 | ––– |
ข้อมูลจำเพาะสำหรับแผ่นเหล็กโลหะผสม ASME SA387 เกรด 11
| การกำหนด | โครเมียมที่กำหนด เนื้อหา (%) |
โมลิบดีนัมที่กำหนด เนื้อหา (%) |
| SA387 เกรด 11 | 1.25% | 0.50% |
โลหะผสมเหล็ก ASTM A387 GR 11 CL. 1 / 2 แผ่นองค์ประกอบทางเคมี:
| C | มน | P | S | ศรี | Cr | โม |
| 0.04 - 0.17 | 0.35 - 0.73 | 0.035 | 0.035 | 0.44 - 0.86 | 0.94 - 1.56 | 0.40 - 0.7 |
ข้อกำหนดด้านแรงดึงสำหรับแผ่นเหล็กโลหะผสม ASME SA387 เกรด 11 แผ่นคลาส 1
| การกำหนด: | ความต้องการ: | ชั้นประถมศึกษาปีที่ 11 |
| SA387 เกรด 11 | ความต้านแรงดึง ksi [MPa] | 75 ถึง 100 [515 ถึง 690] |
| ความแข็งแรงของผลผลิต, นาที, ksi [MPa]/(ออฟเซ็ต 0.2%) | 43 [310] | |
| การยืดตัวใน 8 นิ้ว [200 มม.] ขั้นต่ำ % | 18 | |
| การยืดตัวเป็น 2 นิ้ว [50 มม.], นาที, % | 22 | |
| การลดพื้นที่ขั้นต่ำ % | ––– |
1 ASME SA387 เหล็กกล้าคาร์บอนเกรด 11 Class 1 หรือไม่
ไม่ ASME SA387 เกรด 11 Class 1 ไม่ใช่เหล็กกล้าคาร์บอน เป็นเหล็กกล้าผสมโครเมียมต่ำ-โมลิบดีนัม (Cr-Mo) แม้ว่าจะมีคาร์บอน (โดยทั่วไปอยู่ระหว่าง 0.05% ถึง 0.17%) แต่ก็มีการจัดประเภทโดยเฉพาะว่าเป็นโลหะผสมเหล็ก เนื่องจากการเติมโครเมียมและโมลิบดีนัมโดยเจตนาเพื่อเพิ่มประสิทธิภาพการทำงานในสภาพแวดล้อมที่มีอุณหภูมิสูง-และ-แรงดันสูง
2 ควรระวังอะไรบ้างเมื่อเชื่อมเหล็ก ASME SA387 เกรด 11 Class 1
เมื่อเชื่อมเหล็ก SA387 เกรด 11 คลาส 1 (เหล็กกล้าโมลิบดีนัมโลหะผสมโครเมียมต่ำ--) ข้อควรระวังที่สำคัญเกี่ยวข้องกับการอุ่นอย่างเหมาะสม (ประมาณ 250 องศา F/121 องศาขั้นต่ำ) เพื่อป้องกันการแตกร้าว การเลือกวัสดุตัวเติมที่เหมาะสม (เช่น กลุ่ม EB2) การควบคุมอุณหภูมิระหว่างการเชื่อม การใช้ความร้อนหลังการเชื่อม (PWHT) (ประมาณ 1200 องศา F/650 องศา ) เพื่อบรรเทาความเครียด มั่นใจในการระบายอากาศที่ดี และใช้อุปกรณ์ป้องกันส่วนบุคคล (PPE) อย่างครบถ้วน พร้อมทำความสะอาดพื้นผิวอย่างทั่วถึง
3 มาตรฐาน ASME SA387 Grade11 Class1 คืออะไร
ASME SA387 เกรด 11 คลาส 1 เป็นแผ่นเหล็กโลหะผสมโครเมียม-โมลิบดีนัมสำหรับภาชนะและหม้อต้มความดันอุณหภูมิสูง- ให้การต้านทานการคืบ การกัดกร่อน และการเกิดออกซิเดชันที่ดี มีความแข็งแรงต่ำกว่าแต่มีการยืดตัวได้ดีกว่าคลาส 2 ทำให้เหมาะสำหรับโรงกลั่นและโรงงานปิโตรเคมีที่ให้บริการก๊าซเปรี้ยวหรือไฮโดรเจน6 องค์ประกอบหลักคือ ~1.25% โครเมียม (Cr) และ ~0.5% โมลิบดีนัม (Mo) ซึ่งให้ความแข็งแกร่งและความเสถียรสำหรับสภาพแวดล้อมที่มีความต้องการสูง โดยทั่วไปจะให้มาแบบมาตรฐานและแบบเทมเปอร์
4 การใช้งานทั่วไปของเหล็ก ASME SA387 เกรด 11 Class 1 คืออะไร
เหล็กกล้า ASME SA387 เกรด 11 คลาส 1 ใช้เป็นหลักในการใช้งานที่อุณหภูมิสูง-สูง-โดยเฉพาะอย่างยิ่งในอุตสาหกรรมน้ำมันและก๊าซ ปิโตรเคมี และการผลิตไฟฟ้า สำหรับอุปกรณ์ต่างๆ เช่น ภาชนะรับความดัน หม้อไอน้ำ เครื่องแลกเปลี่ยนความร้อน ท่อ และถังเก็บ โดยได้รับประโยชน์จากปริมาณโมลิบดีนัม-ที่มีโครเมียมเพื่อเพิ่มความแข็งแรง ความต้านทานการคืบคลาน และความต้านทานต่อการเกิดออกซิเดชันและการกัดกร่อน โดยเฉพาะในก๊าซเปรี้ยว สภาพแวดล้อม
5 หมายเลข P ของเหล็ก ASME SA387 เกรด 11 Class 1 คืออะไร?
หมายเลข P- สำหรับเหล็กกล้า ASME SA387 เกรด 11 คลาส 1 คือ 4 การกำหนดนี้ใช้กับทั้งคลาส 1 และคลาส 2 ของเกรด 11 เนื่องจากมีองค์ประกอบทางเคมีที่กำหนดเหมือนกันคือ 1.25Cr-0.5Mo-Si.1 การจัดกลุ่มนี้ระบุวัสดุว่าเป็นเหล็กกล้าโลหะผสมต่ำที่มีโครเมียมและโมลิบดีนัม ซึ่งโดยทั่วไปใช้สำหรับการให้บริการที่อุณหภูมิสูงในภาชนะรับความดัน
6 เหล็ก ASME SA387 เกรด 11 Class 1 มีอุณหภูมิเท่าไร?
ที่ปลายล่างสุดของช่วงอุณหภูมิ SA 387 Gr 11 (อุณหภูมิการแบ่งเบาบรรเทาขั้นต่ำ 1150 องศา F) และ SA 387 Gr 22 (อุณหภูมิการแบ่งเบาบรรเทาขั้นต่ำ 1250 องศา F) 3 เกรดเหล่านี้สามารถระบุได้ในคลาส 1 หรือ 2 และยังสามารถจัดให้มีใน Normalized & Tempered หรือ Quenched และ Tempered
7 ความแข็งของเหล็ก ASME SA387 เกรด 11 Class 1 คืออะไร?
ความแข็งของเหล็ก ASME SA387 เกรด 11 คลาส 1 ไม่ได้ระบุไว้โดยตรงในเครื่องชั่ง Brinell หรือ Rockwell ในแผ่นข้อมูลจำเพาะทั่วไป แต่ความแข็งแรงของผลผลิตเป็นตัวบ่งชี้สำคัญ ประมาณ 240 MPa (35 ksi) โดยมีความต้านทานแรงดึงระหว่าง 415-585 MPa (60-85 ksi) และมักจะได้รับการปรับให้เป็นมาตรฐานและปรับอุณหภูมิได้ ซึ่งให้ความแข็งแรงที่ดีสำหรับการให้บริการที่อุณหภูมิสูงขึ้นในภาชนะรับความดัน
